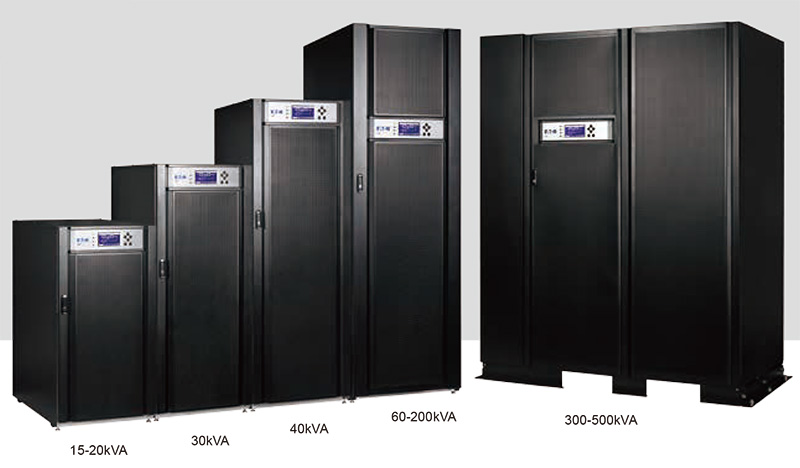

額定容量: 15/20/30/40/60/80 /100/120/160/200 /300/400/500kVA
額定電壓: 380/400/415Vac
額定頻率: 50/60Hz
拓撲結構: 雙變換在線式
設計理念
1.伊頓93E系列UPS爲中大及中小型工業控制應用系統機房用戶的IT應用環境打造可靠運行、管理簡便的電力保護系統 。
2.伊頓93E系列UPS爲IT管理員提供瞭一套極爲簡便的方案來管理他機房供電系統， 而不用再爲經費緊張、機房空間、專業技能等客觀因素的制約發愁。
3.伊頓93E系列UPS的研發是基於高品質、高可靠性的客戶需求，以解決現代中小型數據機房中所面臨的典型供電問題爲目的 。同時，兼顧适應日趨敏感的投資回報率、能源消耗成本、遠程智能管理及效能等要求 。
4.伊頓在産品設計方面充分考慮到各種惡劣環境和極端因素，以安全可靠行爲産品設計的第一理念。
典型應用環境：
• 中大型數據中心
• 計算機數據機房
• 通訊基站
• 自動化控制系統
• 安保系統
• 廣播電視系統
• 工廠生産過程控制
• 石油化工
93E 全球産品 國際品質
繼伊頓9395系列UPS在2007年全球上市之後，開發9395的研發團隊便立即投入93E的技術平台開發中。在2009年伊頓全球四大研發基地全面針對93E共同開發，從軟件、硬件、生産流程等各個方面交叉測試、驗證。2011年93E 正式在美國 、台灣 、日本等國家地區率先上市銷售。因此93E不是新産品 ，而是具有伊頓領先技術 ，國際化品質的成熟産品。
集高效節能、靈活緊湊、服務便捷等伊頓核心技術於一身的93E産品，正越來越受歡迎 ，服務於全球千家萬戶。
高可靠性、高性能
• 雙變換在線技術 ，提供穩定可靠的電源輸出
• 先進的DSP控制技術 ，高速運輸及數據採集分析能力，確保輸出的精確可靠
• N+1冗餘並機功能，提升整個供電系統的可靠性
優異的技術指标
• 輸出功率因數高達0.9， 與現代IT設備達到完美的匹配
• 系統整流逆變效率大於96%，高效模式下效率大於99%，有效降低UPS自身能耗
• 輸入功率因數高達0.99,
• 輸入電流諧波<3%
高智能化管理
• 伊頓全球統一智能化電力監控及管理系統IPP/IPM軟件
低總擁有成本（Low Total Cost of Ownership）
• 支持2台並機共用電池組，節省初期投入和占地面積（适用93E15-80k）
• 可内置電池或隔離變壓器，一體化解決方案，節省占地面積（見技術參數表）
• 單/雙輸入靈活可選，降低安裝成本 。（注：15-80k默認爲單輸入電源，可選配雙輸入電源；100-400k默認爲雙輸入電源 ，已附轉化爲單輸入的配件）
• 極高的系統運行效率 ，提高電能的轉換率，減少電能的損耗
• 極好的輸入性能指标，減少瞭對輸入電網的影響，降低瞭對輸入配電及開關的容量需求
• 高度智能化UPS，減少日常維護的複雜程度
其它優越性
• 緊湊型設計，高功率密度，系統占地面積最多可節省35%
• 大屏幕LCD圖形顯示器，提供更多的UPS工作參數信息
• 伊頓全球統一生産過程及質量控制
• 多種通訊選件及工業環境選件
雙變換在線式技術提供穩定、純淨的電源保護

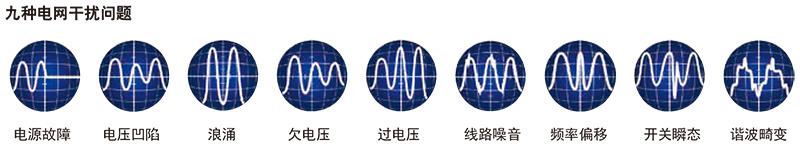

伊頓93E系列UPS採用雙變換技術 ，解決來自電網的欠壓、過壓、諧波失真、頻率變換等9種影響用戶負載安全可靠運行的電力故障，爲IT及工業負載提供與市電隔離的純淨不間斷電源輸出。
高效節能設計

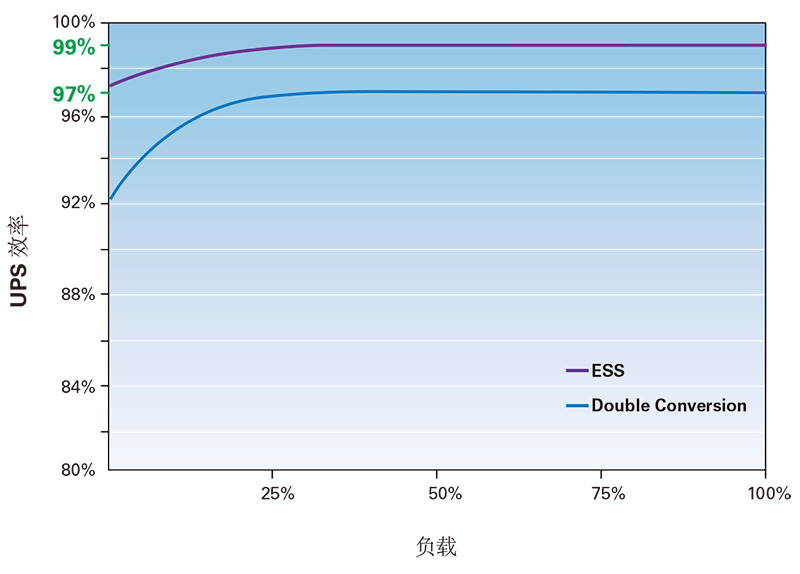

伊頓93E系列UPS具有極高的系統轉換效率，在整流逆變工作模式下，系統效率可達到96%以上，使它成爲同一級别UPS中最具節能的代表産品之一 ， 同時依舊爲其所保護的設備提供最大的電力保護。

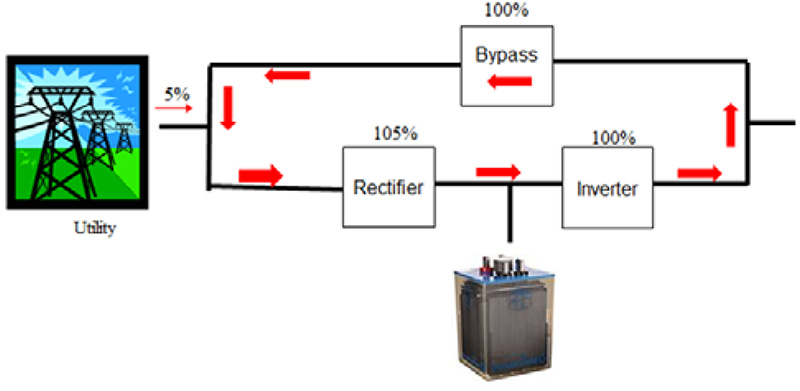

伊頓93E系列 UPS 内置瞭伊頓特有的ESS節能功能 。當此功能開啓時 ，93E UPS會根據市電質量自動調整UPS的工作模式，保證UPS提供可靠的電力質量的前提下，最大化系統效率 。
當93E的工作在ESS高效工作模式下，UPS的系統效率将會高達99%。
由於使用瞭伊頓獨有的電力質量檢測和預測技術以及控制技術等專利技術，使得93E的ESS節能功能更加安全 ，不同工作模式之間的切換更加可靠快速。典型的切換時間可達到2ms ~ 4ms。
工作在高效模式下，與其它傳統的ECO模式UPS相比 ，伊頓93E更具先進性：
• 高速數據處理和内部通訊總線可使伊頓93E及時偵測出故障，並採取适當的措施
• 在高效模式和雙變換模式相互轉換時間極短 ，對關鍵負載也不産生任何影響
• 不同模式之間實現可靠的切換
緊湊型設計，節約機房空間

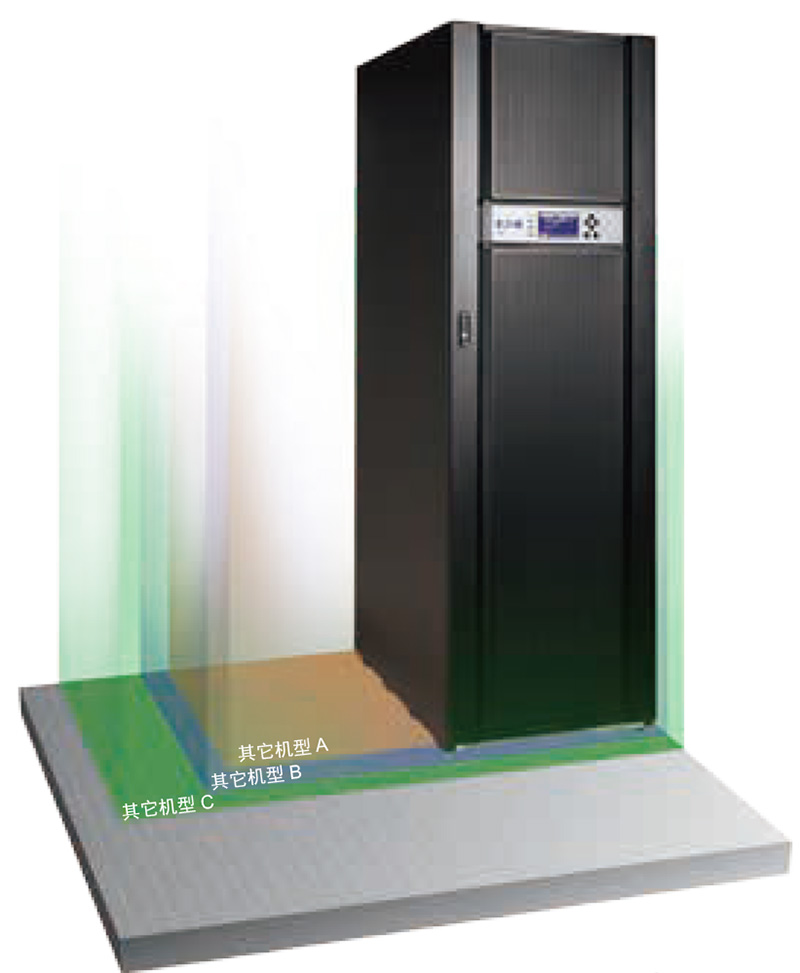

伊頓93E機身採取緊湊型設計 ，有效減少機器的占地面積，與同級别其它産品相比 ，最大可減少35%的機房适用面積， 爲中小型數據機房節省寶貴的機房空間 ，提高用戶機房的利用率，最大化投資回報率(ROI)。
操作簡便，易於維護

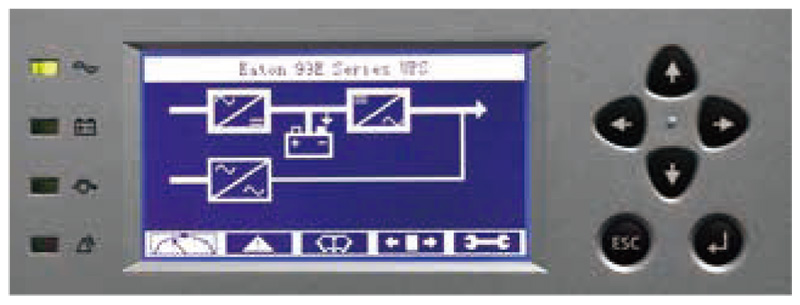

爲便於IT管理員及機房動力系統管理者能更加方便對UPS進行操作管理，伊頓93E設計标配瞭大屏幕圖形化LCD顯示器 ，爲UPS管理者提供有關UPS的工作狀态和工作參數的模拟圖形顯示和數據顯示。同時也提供瞭UPS必要工作參數設置的簡易管理界面。
• 控制UPS的開關機及轉換操作，避免人爲失誤操作
• 多國語言顯示， 包括中文
• 存儲曆史記錄事件供用戶查詢
标配内置維修旁路(部分機型爲标配, 其它機型爲選配)使得即使UPS檢修維護也不需關斷用戶負載 。
安裝
更加簡便的安裝和更低的安裝成本意味著伊頓93E UPS可以更快地投入運行，爲用戶負載提供可靠電力供應。更低的安裝成本和線材成本也意味著總擁有成本(TCO)的降低

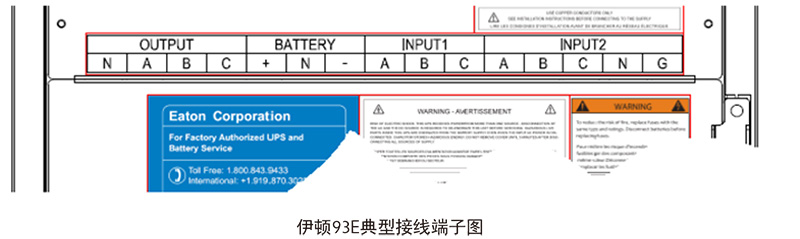

• 清晰簡潔的接線端子排確保電纜連接安裝的簡便
• 标配滾輪易於UPS的移動及安裝就位
• 地腳固定部件確保UPS可靠固定
• 标配並機支持功能便於系統的冗餘和增容配置。
熱同步並機技術
伊頓93E系列UPS的並機系統以伊頓獨有的熱同步並機(Hot-Sync)專利控制技術爲基礎，實現瞭在保證並機系統中每台UPS的輸出同步、負載均分的同時，減少並機系統的單點故障，最大限度地保證並機的可靠性和冗餘性。

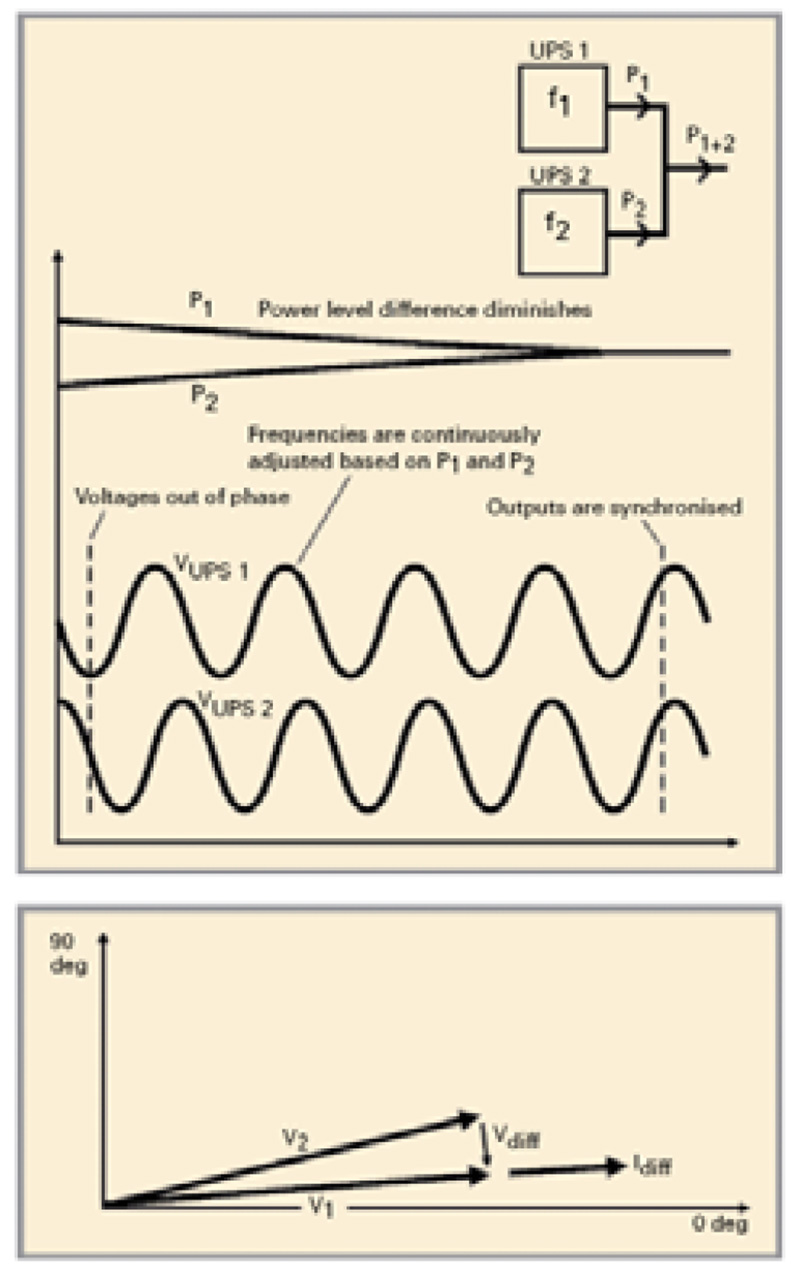

熱同步並機技術的實現
伊頓UPS採用瞭伊頓的數字信号處理(DSP)算法專利技術，使並機的UPS的輸出趨於同步和負載平衡。基於UPS内部處理器每秒鍾多達3000次以上的數據採樣分析，熱同步並機系統發出指令讓各個UPS根據所帶的負載量對各自逆變器頻率分别作非常微小的調整，用以找到一個共同頻率和負載平衡點，並把UPS之間的相位差降至接近於0，以達到精確的負載均分。 UPS通過積分測量相位值的方法實現可控的輸出頻率，通過頻率鎖定和與外部旁路參考頻率的同步，實現參與並機的各台UPS系統之間達到穩定的輸出相位和頻率，達到系統輸出的動态平衡。
熱同步並機的技術特點
• 並機系統中各台UPS沒有主從關系
• 較少對系統之間實時數據交換的依賴
• 可實現4台的UPS直接並聯
• 性能更加出衆， 並機環流更小，輸出更加精確
• 伊頓93E全系UPS内置並機功能，無需額外並機闆卡。
ABM 電池管理技術
伊頓93E系列UPS的電池管理採用瞭伊頓獨有的ABM三段式電池管理技術。

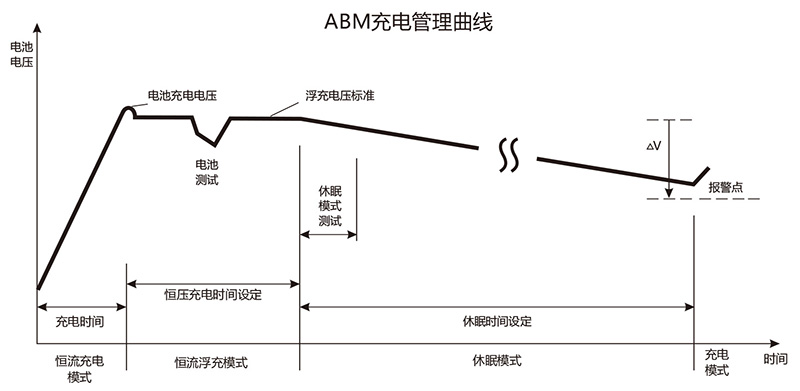

與傳統的恒功率充電式電池管理技術不同，伊頓的ABM電池管理技術通過對UPS内部充電器的精確控制實現在“需要的時候”對電池進行快速充電，在“不需要”時降低充電電流甚至完全關閉充電器，使整個電池組的管理處於充電、浮充、休眠三段式循環充放電過程之中。在ABM過程中，“浮充”過程隻占據整個電池組充放電管理的2%的時間，有效地減少瞭“浮充”電流對電池壽命的影響，使電池工作在理想的充放電環境之中， 從而有效地延長電池的使用壽命。
經大量的應用實踐證明， 在同樣的工作環境下，長期使用伊頓獨有的ABM電池管理技術對電池進行管理，将會比傳統的電池管理技術有效地延長電池的使用壽命50% 以上。
ABM電池管理技術特點
• 智能化充放電管理
• 自動實現電池的故障預診斷功能，電池預故障/維護報警功能
• 三段式充放電管理， 有關電池的充電周期
• 0～50攝氏度的環境溫度下，可實現電池溫度自動補償充電功能
• 有效地延長電池的使用壽命50%以上。
• 伊頓93E系列功率UPS中标配默認“ABM Enable”
Easy Load 負載測試功能
伊頓93E大功率機型标準配置瞭Easy Load在線假負載測試功能，提供瞭靈活的負載測試解決方案。
Easy Load 負載測試技術特點
• 無需租用假負載， 無需任何額外的電纜連接
• 可實現滿載電流測試UPS内部各個部件的工作狀态
• 通過專用軟件，可随時實現
• 節約電能
